Prizele și întrerupătoarele: câte pui și la ce înălțime

Câte prize îți trebuie și la ce înălțime le pui depinde de ce aparate folosești în fiecare cameră și unde stă mobila. Reperele uzuale sunt simple: prizele generale la aproximativ 30 cm de pardoseală, prizele de pe blatul bucătăriei la 10–20 cm deasupra lui, întrerupătoarele la 90–110 cm, lângă ușă, pe partea clanței. Dar cifrele contează mai puțin decât planul: o priză pusă corect ca înălțime, dar în spatele unui dulap, este la fel de inutilă ca una care lipsește.

Ghidul de mai jos te ajută să faci planul de prize cameră cu cameră, înainte ca electricianul să traseze pe pereți. Execuția, inclusiv împărțirea pe circuite, rămâne în grija unui electrician autorizat ANRE.

Planul de prize se face după planul de mobilier

Amplasarea corectă pornește de la poziția mobilei și a aparatelor, nu de la pereți goi. Înainte de orice trasare, ai nevoie de un plan la scară al locuinței cu mobila desenată pe el, așa cum se face pentru toate instalațiile; contextul general îl găsești în Instalațiile la renovare: apă, curent și încălzire, pe etape.

Pe plan marchezi, cameră cu cameră:

1. Aparatele fixe: frigider, cuptor, plită, hotă, mașini de spălat, boiler, aer condiționat.
2. Aparatele mobile folosite zilnic: lampă, încărcătoare, uscător de păr, aspirator, laptop.
3. Echipamentele de comunicații: router, televizor, eventual priză de date.
4. Corpurile de iluminat: plafoniere, aplice, benzi LED, cu întrerupătoarele lor.
5. Zonele de lucru: biroul, blatul, oglinda din baie, noptierele.

Sfat: Simulează o zi obișnuită pe plan: unde încarci telefonul seara, unde folosești aspiratorul, unde pui fierbătorul. Fiecare gest care cere un prelungitor arată o priză care lipsește.

Înălțimile uzuale ale prizelor și întrerupătoarelor

Înălțimile de mai jos sunt cele folosite frecvent în locuințele din România; ele se pot adapta la mobilier și la persoanele care locuiesc în casă. Cotele se măsoară de la pardoseala finită, nu de la placa de beton, deci ține cont de grosimea șapei și a finisajului.

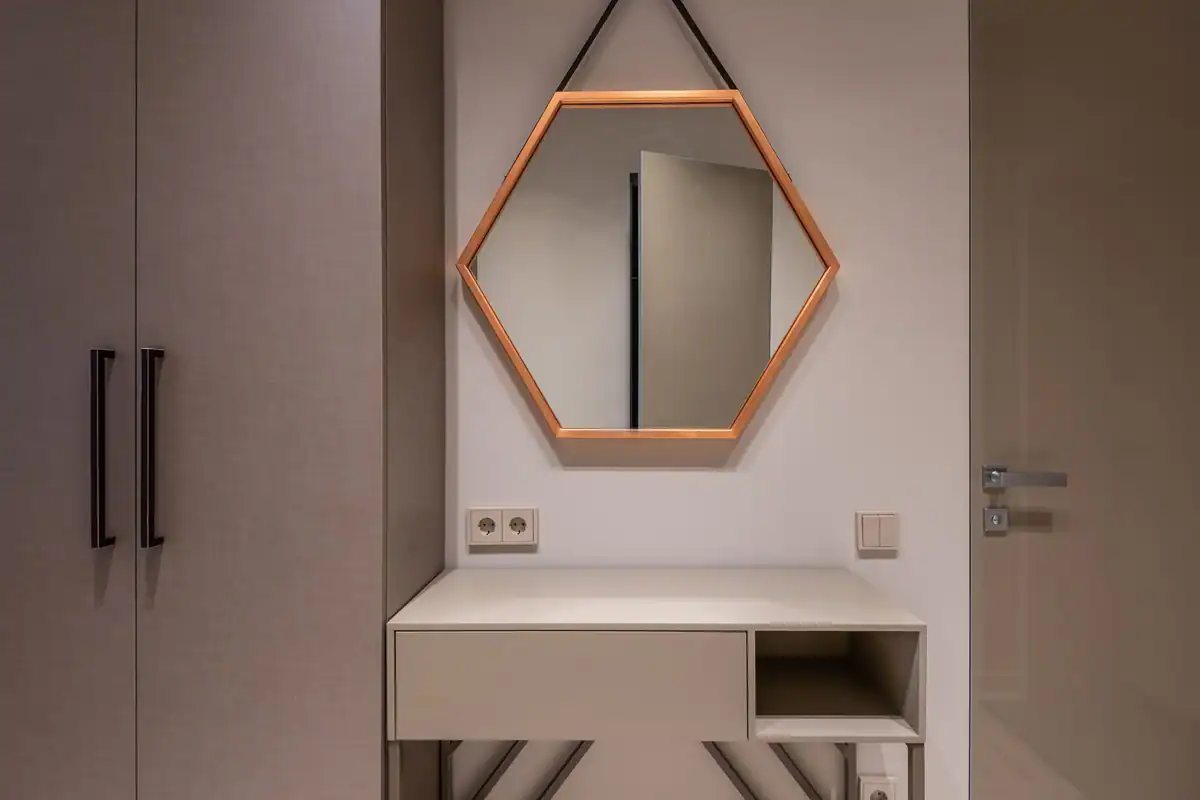

De ce 90–110 cm la întrerupătoare

În multe locuințe vechi, întrerupătoarele sunt la aproximativ 1,5 m. Tendința de azi este coborârea lor la 90–110 cm, la nivelul mâinii întinse, aliniate cu clanța ușii. Sunt mai ușor de folosit de copii și de persoanele în scaun rulant și se încadrează mai bine în compoziția peretelui.

Alinierea contează vizual

Prizele și întrerupătoarele de pe același perete arată bine când sunt la aceeași cotă și aliniate pe verticală sau pe orizontală. Un perete cu prize la înălțimi diferite, puse „unde a ieșit”, se vede imediat după zugrăveală.

Câte prize pui în fiecare cameră

Numărul de prize se stabilește pe baza aparatelor plus o rezervă, nu după regula veche „o priză pe perete”. Tabelul de mai jos oferă repere de pornire pentru un apartament obișnuit.

O priză dublă sau triplă se numără ca mai multe puncte. Câte prize poți pune pe un circuit este limitat de normativ și de puterea aparatelor; electricianul împarte punctele pe circuite și protecții, așa cum se explică în Tabloul electric: circuite, siguranțe și diferențial explicate.

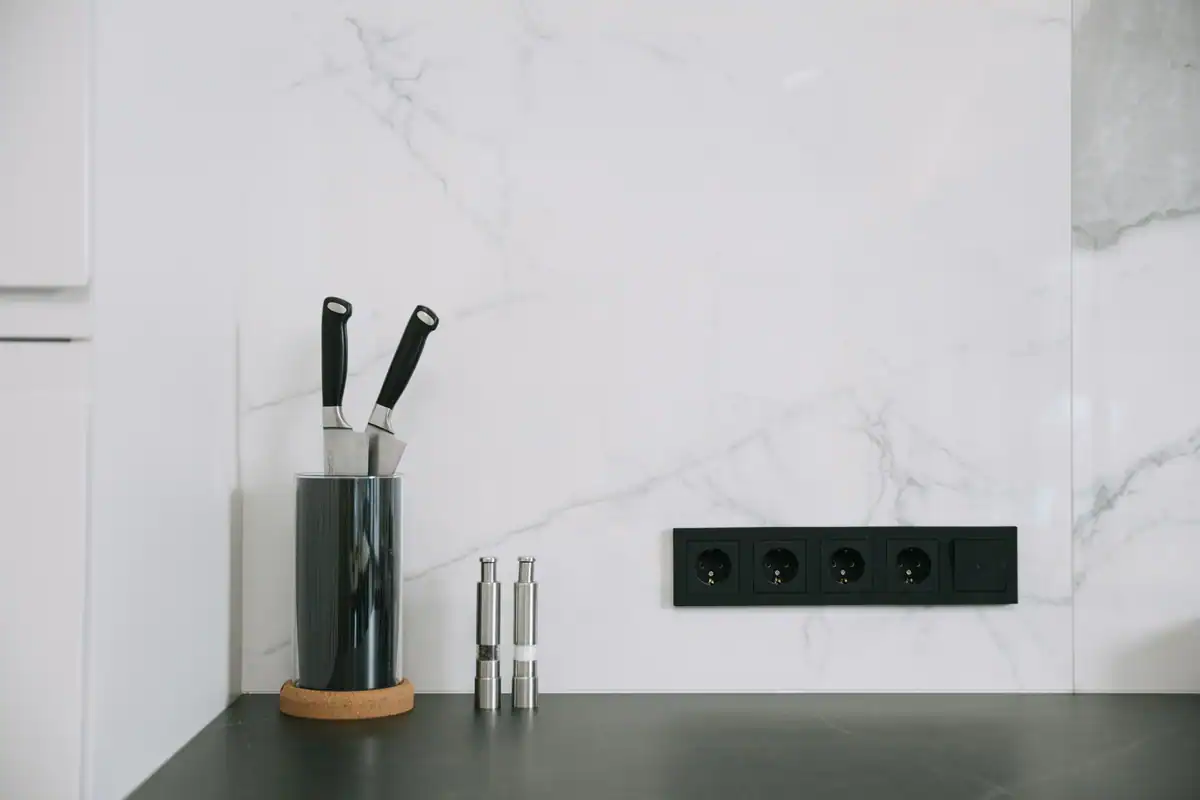

Bucătăria, camera cu cele mai multe greșeli

În bucătărie se folosesc cele mai multe aparate deodată și tot aici apar cele mai multe prelungitoare. Câteva reguli:

• prize pe blat pe toată lungimea, nu toate într-un colț;
• nicio priză chiar deasupra plitei sau a chiuvetei;
• electrocasnicele încorporate (cuptor, mașina de vase, frigiderul încorporat) se alimentează din prize accesibile din corpul vecin sau din spatele soclului, ca să le poți deconecta fără să le scoți din nișă;
• plita electrică și, adesea, cuptorul primesc circuit propriu, uneori fără priză, cu legătură directă într-o doză.

Atenție: Prizele din spatele cuptorului sau al plitei sunt expuse căldurii și greu de accesat. Producătorii electrocasnicelor indică în instrucțiunile de montaj unde trebuie să fie priza; citește-le înainte de trasare.

Baia: zone de siguranță și reguli speciale

În baie, poziția prizelor și a întrerupătoarelor este limitată de zonele de siguranță din jurul căzii și al dușului. Aceste zone sunt definite în normativul pentru instalațiile electrice din clădiri și în standardele europene pentru încăperile cu cadă sau duș.

Pe scurt, zonele arată astfel:

• zona 0: interiorul căzii sau al cădiței de duș;
• zona 1: volumul de deasupra căzii sau al dușului, până la o înălțime de aproximativ 2,25 m;
• zona 2: o fâșie de aproximativ 60 cm în jurul zonei 1.

În zonele 0, 1 și 2 nu se montează prize obișnuite și întrerupătoare. Prizele din baie stau în afara lor, se protejează cu diferențial de 30 mA și au, de regulă, capac de protecție. Pentru dușurile fără cădiță, zona 1 se stabilește după poziția capului de duș, așa că măsurătorile se fac de electrician pe planul concret.

Unde pui, practic, prizele din baie

1. Lângă oglindă, la o parte, în afara zonei de stropire, pentru uscătorul de păr și aparatul de ras.
2. Pentru mașina de spălat, în spatele sau lângă ea, la o înălțime care nu e atinsă de apă la o eventuală scurgere.
3. Pentru boiler sau radiatorul port-prosop electric, cu legătură stabilită de electrician.

Întrerupătorul pentru lumina din baie se pune, de obicei, afară, lângă ușă, pe hol. Ventilatorul se leagă la același circuit și poate avea temporizator.

Întrerupătoare, comutatoare și comenzi

Întrerupătoarele se pun pe drumul firesc al omului prin casă: la intrarea în cameră, pe partea clanței, și, unde e nevoie, la capătul opus. Pentru holuri lungi și dormitoare se folosesc comutatoare speciale.

Tipuri utile

• întrerupător simplu: o lumină, dintr-un loc;
• întrerupător dublu: două lumini, din același loc, de exemplu plafoniera și banda LED;
• comutator cap-scară: aceeași lumină comandată din două locuri, de exemplu la ușa dormitorului și lângă pat;
• comutator cruce: adăugat între două cap-scară, pentru trei sau mai multe puncte de comandă, pe holuri lungi;
• variator (dimmer): reglează intensitatea, compatibil cu sursele de lumină alese.

Comutatoarele cap-scară în dormitor

Un comutator la ușă și unul lângă pat te scutesc de drumul pe întuneric. Decizia se ia la trasare, pentru că firele suplimentare dintre cele două puncte trebuie trase înainte de tencuială.

Important: Dacă vrei comenzi inteligente (întrerupătoare conectate, senzori), întreabă electricianul de cerințele lor: multe cer conductor de nul în doza întrerupătorului și doze mai adânci. Se planifică acum, nu după tencuială.

Prize speciale și pregătiri pentru viitor

Pe lângă prizele obișnuite, o renovare e momentul bun pentru câteva pregătiri pe care, ulterior, le faci greu:

• priză și circuit pentru aer condiționat, chiar dacă aparatul îl cumperi mai târziu; vezi Aerul condiționat: ce pregătești la renovare pentru montaj;
• priză pe balcon sau terasă, cu grad de protecție potrivit pentru exterior;
• prize de date sau tub gol pentru cablu de rețea între router și televizor sau birou;
• prize cu porturi USB lângă pat și pe blatul de lucru;
• alimentare pentru termostatul de cameră sau pentru distribuitorul încălzirii în pardoseală;
• tub gol de rezervă de la tablou spre zonele cu potențial de schimbare.

Pozițiile prizelor se coordonează și cu finisajele: o priză care cade la îmbinarea a două plăci de faianță arată neglijent. Cum se gândește amplasarea plăcilor în jurul dozelor afli în Montajul faianței: suport, adeziv, rosturi și nivelare, iar pentru pereții din gips-carton, unde se folosesc doze speciale, vezi Pereții din gips-carton: structură, plăci și izolare fonică.

Greșeli frecvente la amplasare

Cele mai multe greșeli de amplasare apar când planul electric se face fără planul de mobilier sau când se copiază pozițiile vechi. Iată ce trebuie evitat:

• prize în spatele dulapurilor sau al patului, fără acces;
• o singură priză lângă pat, într-o cameră pentru două persoane;
• prize prea aproape de colțuri, unde nu încape ștecherul la mobila montată;
• întrerupătoare pe partea balamalei ușii, ascunse când ușa e deschisă;
• prize la cote diferite pe același perete;
• nicio rezervă pentru aparate viitoare;
• prize în zonele interzise din baie.

Fiecare dintre aceste greșeli se repară ulterior doar spărgând finisajele, de aceea planul se verifică de două ori: la trasare și înainte de tencuială. Trecerea în revistă a pozițiilor face parte și din verificările finale, descrise în Recepția lucrărilor de renovare: lista completă de verificare.

Lucrurile cele mai importante

Prizele și întrerupătoarele bine amplasate nu se observă: sunt acolo unde ai nevoie de ele, la înălțimea potrivită, fără prelungitoare. Planul se face după mobilier și aparate, cu o rezervă pentru viitor, iar cotele se măsoară de la pardoseala finită. Baia are reguli stricte, bucătăria cere cele mai multe puncte, iar dormitorul câștigă enorm cu un comutator cap-scară lângă pat.

De reținut:

• prize generale la aproximativ 30 cm, pe blat la 10–20 cm deasupra lui;
• întrerupătoare la 90–110 cm, pe partea clanței;
• în baie, nicio priză sau întrerupător în zonele 0, 1 și 2;
• electrocasnicele încorporate au prize accesibile din corpul vecin;
• comenzile inteligente și comutatoarele se decid înainte de tencuială.
