Aerul condiționat: ce pregătești la renovare pentru montaj

Pentru aerul condiționat, la renovare pregătești traseele care se ascund în perete: țevile de cupru pentru agentul frigorific, cablul de legătură, scurgerea condensului și alimentarea electrică. Aparatul propriu-zis se montează mult mai târziu, după zugrăveli, dar fără această pregătire singura variantă rămâne un canal de plastic aparent pe perete, de la unitatea interioară până la fereastră.

Pregătirea, numită și preinstalație, durează puțin și costă mult mai puțin decât o intervenție ulterioară în pereții finisați. Ghidul de mai jos îți arată ce decizii iei pe plan, ce se montează în perete, ce verifici înainte de tencuială și cine face fiecare parte a lucrării.

Ce înseamnă preinstalația de aer condiționat

Preinstalația este ansamblul de trasee montate în etapa instalațiilor brute, înainte de tencuială sau de închiderea pereților din gips-carton, la care se leagă aparatul după terminarea finisajelor. Ea cuprinde patru elemente:

1. două țevi de cupru frigorific, una pentru lichid și una pentru gaz, fiecare izolată separat;
2. cablul de interconectare dintre unitatea interioară și cea exterioară;
3. tubul pentru scurgerea condensului, cu pantă continuă;
4. alimentarea electrică, dintr-un circuit dedicat al tabloului.

Toate patru pornesc din punctul unității interioare, adesea dintr-o cutie de preinstalare încastrată în perete, și ajung la punctul unității exterioare sau la locul unde traseul iese prin fațadă. Locul acestei etape în succesiunea lucrărilor este explicat în Instalațiile la renovare: apă, curent și încălzire, pe etape.

Alegerea locului pentru unitatea interioară

Unitatea interioară se pune sus pe perete, într-un loc din care aerul se poate distribui în toată camera fără să sufle direct pe oameni. Decizia se ia pe planul de mobilier, înainte de trasare.

Reguli practice:

• sus, aproape de tavan, dar cu spațiul liber deasupra cerut de producător pentru circulația aerului;
• nu deasupra patului, a biroului sau a canapelei, unde jetul de aer rece cade direct pe tine;
• nu deasupra unei surse de căldură (televizor, calorifer) și nu în bătaia directă a soarelui;
• pe un perete de unde aerul ajunge liber în toată camera, fără dulapuri înalte în față;
• cât mai aproape de un perete exterior, ca traseul de țevi să fie scurt.

Puterea aparatului

Puterea se exprimă în kilowați sau, uzual, în BTU pe oră. Pentru camerele obișnuite de bloc se folosesc frecvent aparate de 9.000 sau 12.000 BTU, dar valoarea corectă depinde de suprafață, orientare, ferestre și izolație. O cameră cu fereastră mare spre sud are nevoie de mai multă putere decât una de aceeași mărime spre nord. Calculul îl face firma de climatizare, înainte de stabilirea diametrelor țevilor.

Dacă schimbi și ferestrele la aceeași renovare, necesarul de răcire și de încălzire scade; vezi Înlocuirea ferestrelor vechi: demontare, montaj și etanșare.

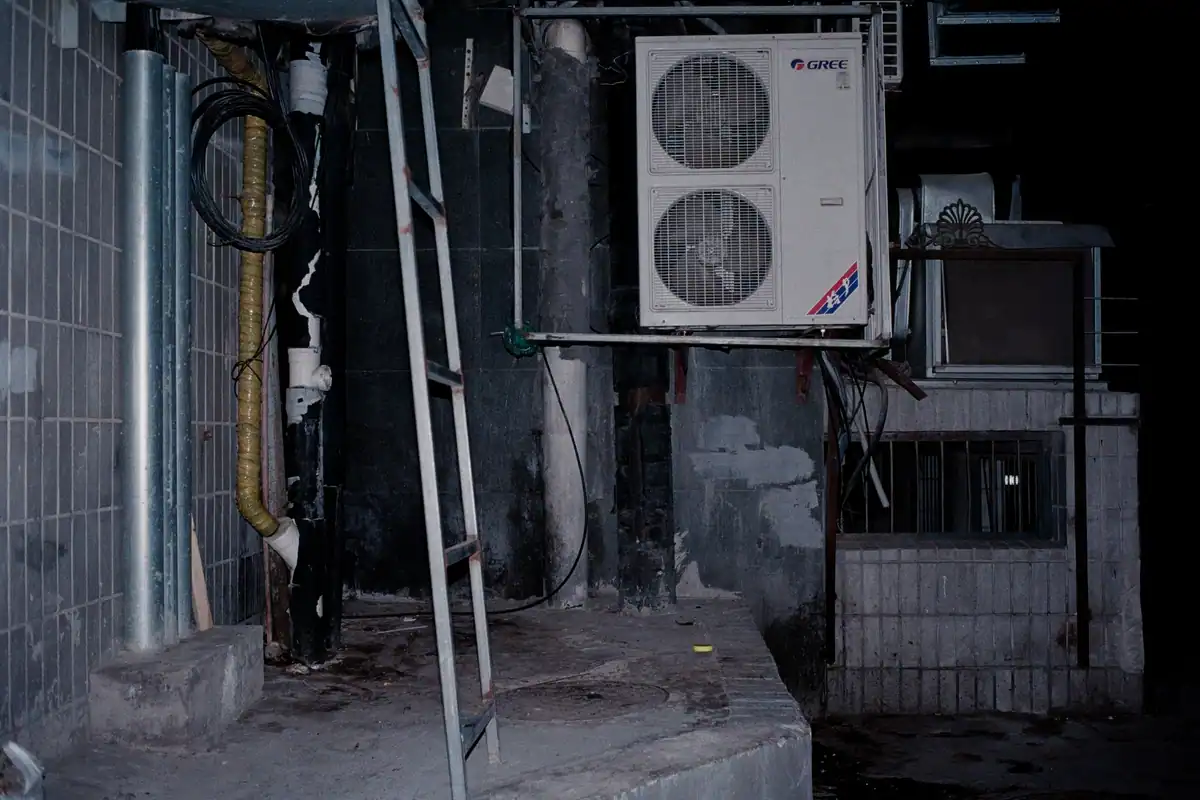

Alegerea locului pentru unitatea exterioară

Unitatea exterioară se montează pe fațadă, pe balcon, pe terasă sau pe acoperiș, într-un loc cu aer liber suficient în jur și accesibil pentru service. Într-un bloc, locul ei depinde nu doar de tehnică, ci și de acordurile necesare.

Condiții tehnice

• spațiu liber în jur, mai ales în fața ventilatorului și în spate, după instrucțiunile producătorului;
• suport solid, cu console dimensionate pentru greutatea unității, prinse în elemente de rezistență;
• acces pentru service, fără schele, dacă se poate;
• evacuarea apei produse de unitatea exterioară când aparatul încălzește iarna;
• distanța față de ferestrele vecinilor, pentru zgomot și aer cald.

Acorduri și reguli locale

Montarea unității pe fațada blocului atinge un element comun. Ai nevoie de acordul asociației de proprietari și, în unele orașe sau zone protejate, de respectarea unor reguli locale privind aspectul fațadelor; anumite primării cer ca unitățile exterioare să nu fie vizibile din stradă. Verifică regulile înainte de a fixa poziția; ce acorduri îți trebuie la lucrările în bloc afli în Renovarea în bloc: când ai nevoie de autorizație și acorduri.

Sfat: Dacă ai balcon închis, nu monta unitatea exterioară în interiorul lui cu geamurile închise. Unitatea are nevoie de aer exterior liber; altfel își recirculă propriul aer cald și consumă mult mai mult.

Țevile de cupru: diametre, izolație, lungime

Țevile frigorifice sunt din cupru special pentru instalații frigorifice, curat și uscat în interior, livrat cu capetele astupate. Nu se folosesc țevi de cupru pentru apă, care pot avea impurități în interior.

Ce trebuie respectat

• diametrele depind de puterea și de modelul aparatului și se iau din instrucțiunile producătorului; la aparatele mici se folosesc frecvent țevi de 1/4 țol și 3/8 țol;
• fiecare țeavă se izolează separat, cu izolație din cauciuc sintetic, ca să nu formeze condens pe ea în perete;
• lungimea traseului se încadrează între minimul și maximul indicat de producător; aparatele vin încărcate cu agent frigorific pentru o anumită lungime, iar peste ea tehnicianul adaugă agent;
• diferența de nivel dintre unități are și ea o limită, indicată de producător;
• fără îmbinări în perete, dacă se poate; îmbinările din trasee ascunse sunt puncte de pierdere a agentului frigorific;
• curbe line, făcute cu dispozitiv de îndoit, fără strivirea țevii;
• capetele astupate etanș până la montajul aparatului, ca să nu intre praf și umezeală.

Important: Țevile de preinstalație se verifică, de obicei, prin presurizare cu azot înainte de închiderea pereților, iar la montajul final instalația se videază înainte de a primi agentul frigorific. Lucrul cu agenții frigorifici fluorurați se face doar de personal certificat pentru gaze fluorurate.

Scurgerea condensului

Unitatea interioară produce apă când răcește, pentru că aerul cald din cameră se condensează pe schimbătorul de căldură rece. Apa trebuie dusă undeva, iar soluția corectă se decide la renovare.

Variante de evacuare

Regulile de bază pentru tubul de condens:

• pantă continuă spre punctul de evacuare, fără porțiuni orizontale sau contrapante;
• diametru suficient, de regulă tub rigid sau flexibil, rezistent;
• sifon la legătura cu canalizarea, ca mirosul să nu urce spre unitate;
• izolație pe porțiunile prin care trec zone calde, ca tubul să nu facă el însuși condens.

Legătura la canalizare se planifică odată cu scurgerile băii sau ale bucătăriei; principiile de pantă și sifon sunt explicate în Scurgerile la renovarea băii: pante, sifoane și diametre.

Alimentarea electrică

Aerul condiționat are nevoie de un circuit dedicat din tabloul electric, cu protecție dimensionată după puterea aparatului. Aparatele cu compresor au curent mare la pornire, motiv pentru care electricianul alege adesea siguranțe cu curba potrivită pentru motoare; rolul curbelor și al diferențialelor este explicat în Tabloul electric: circuite, siguranțe și diferențial explicate.

De reținut la partea electrică:

• unde intră alimentarea (pe unitatea interioară sau pe cea exterioară) depinde de model și se află din instrucțiuni;
• cablul de interconectare are numărul de conductori și secțiunea indicate de producător;
• o priză sau o doză lângă poziția unității interioare, la nivelul ei, ascunsă de aparat;
• circuitul pentru fiecare aparat sau, la sisteme mai mari, pentru unitatea exterioară comună.

Toate punctele de alimentare se trec pe planul electric al locuinței, alături de celelalte prize, cum se arată în Prizele și întrerupătoarele: câte pui și la ce înălțime.

Sisteme cu mai multe camere și climatizare ascunsă

Dacă vrei aer condiționat în mai multe camere, ai două variante principale: câte un aparat separat în fiecare cameră sau un sistem multisplit, cu mai multe unități interioare legate la o singură unitate exterioară.

Unitatea tubulată se ascunde într-un tavan fals, de obicei pe hol sau în baie, și distribuie aerul prin tubulatură spre camere. Cere un tavan fals cu înălțime suficientă și o trapă de acces; cum se execută tavanul fals și ce înălțime îți ia afli în Tavanul fals din gips-carton: când merită și cum se execută.

Pregătirea pas cu pas, în calendarul renovării

Preinstalația se face împreună cu celelalte instalații brute, iar montajul aparatului la final. Succesiunea recomandată:

1. stabilirea poziției unităților pe plan și obținerea acordurilor pentru fațadă;
2. alegerea aparatului sau cel puțin a puterii și a tipului, ca să se cunoască diametrele țevilor;
3. trasarea și șlițuirea pereților, cu traseu cât mai scurt;
4. montarea cutiei de preinstalare, a țevilor izolate, a cablului și a tubului de condens;
5. trecerea prin peretele exterior, cu o ușoară pantă spre exterior, protejată cu manșon;
6. verificarea traseelor și fotografierea lor cu cote;
7. tencuială, glet și zugrăvit, cu capetele țevilor protejate; despre această etapă vezi Zugrăvitul după renovare: pregătire, straturi și uscare;
8. montajul unităților, vidarea, umplerea și punerea în funcțiune de către tehnician.

Ce lucrare dai cui

Greșeli frecvente la pregătire

Greșelile la preinstalație se descoperă de obicei abia la montaj, când pereții sunt finisați. Iată ce trebuie evitat:

• țevi de cupru pentru apă în loc de cupru frigorific;
• izolație comună pentru ambele țevi sau izolație lipsă;
• capete neastupate, cu praf și umezeală intrate în țeavă;
• scurgere de condens fără pantă, care picură din unitatea interioară;
• unitate interioară deasupra patului;
• lipsa circuitului dedicat, cu aparatul legat la o priză oarecare;
• unitate exterioară fixată fără acordul asociației, cu risc de demontare.

Ultimele recomandări

Aerul condiționat se pregătește la renovare, chiar dacă aparatul vine mai târziu. Țevile de cupru frigorific izolate separat, cablul de legătură, scurgerea condensului cu pantă și circuitul electric dedicat se montează înainte de tencuială, pe un traseu cât mai scurt, între poziții stabilite pe plan. Acordul pentru fațadă se obține din timp, iar montajul final îl face un tehnician certificat.

De reținut:

• poziția unităților se stabilește pe planul de mobilier, nu deasupra patului;
• se folosește doar cupru frigorific, cu fiecare țeavă izolată și capetele astupate;
• condensul merge la canalizare prin sifon sau prin pompă, cu pantă continuă;
• aparatul are circuit dedicat în tablou;
• unitatea exterioară pe fațada blocului cere acordul asociației.
